虹吸雨水斗与铝合金屋顶排水系统 高效屋面排水收集解决方案

一、引言

在现代工业厂房建设中，屋面排水系统的可靠性直接影响建筑安全与使用寿命。传统的重力排水方式在面对大面积、长距离的厂房屋面时，往往需要大量立管和较大坡度，不仅占用空间，还容易因排水不畅导致屋面积水、渗漏。虹吸屋面雨水排放收集系统凭借其高效、节材、美观等优势，正逐步成为厂房排水的首选方案。其中，虹吸雨水斗作为系统的核心部件，与铝合金屋顶排水系统及专业化加工工艺紧密结合，共同构建了一套完整的屋面排水斗与收集系统。

二、虹吸雨水斗的工作原理与核心优势

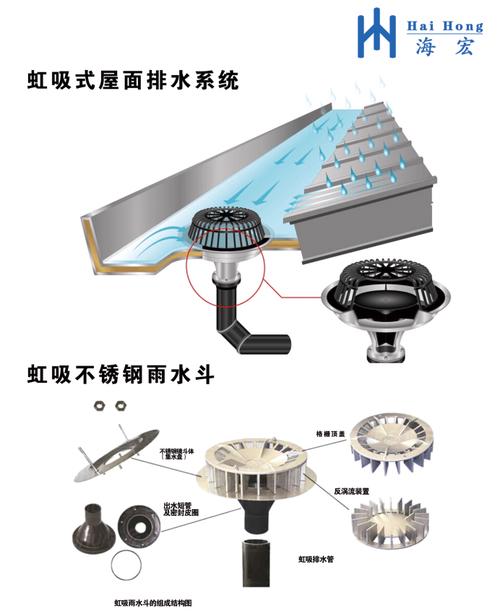

虹吸雨水斗是虹吸排水系统的“心脏”。它通过整流器、格栅和反涡流装置，在降雨时使雨水以淹没流状态进入管道，从而在管道内形成满管压力流（即虹吸效应）。与重力流不同，虹吸流能利用负压快速抽吸屋面积水，排水速度可提升数倍。

核心优势：

• 排水效率高：单斗排水量可达传统雨水斗的3~5倍，大幅减少立管数量。
• 节省空间：横管无需坡度，可灵活绕行，适应复杂厂房屋面结构。
• 自清洁能力强：高速水流冲刷管道，减少堵塞风险。
• 适用于大面积屋面：尤其适合铝合金轻型屋顶、大跨度厂房。

三、铝合金屋顶排水系统的适配性

铝合金屋顶具有质轻、耐腐蚀、强度高、易加工等特性，在工业厂房中广泛应用。但铝合金材质对排水系统的密封性、抗热胀冷缩能力要求较高。虹吸排水系统采用HDPE或不锈钢管道，与铝合金屋面通过专用连接件和密封垫圈实现柔性连接，既避免电化学腐蚀，又能适应温度变化。

在设计铝合金屋顶排水时，需注意：

• 雨水斗嵌入位置应避开檩条等承重结构；
• 天沟与雨水斗的汇水坡度应精确计算；
• 采用防腐蚀法兰或卡压式接口，确保长期不漏。

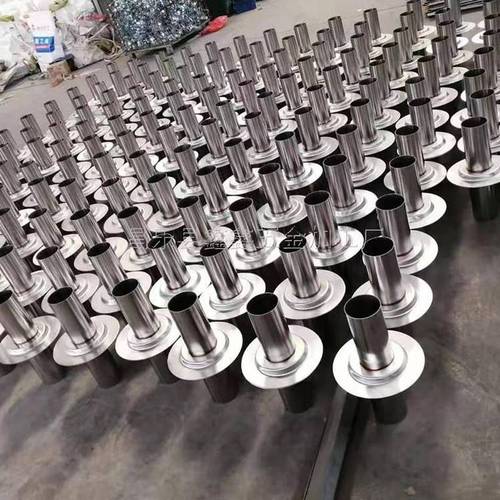

四、屋面排水斗加工要点

虹吸雨水斗的加工质量直接决定系统性能。专业加工需遵循以下流程：

1. 材质选择：通常采用304不锈钢或铝合金本体，耐酸碱、抗老化。
2. 结构设计：包括防涡流隔板、空气挡板、格栅蓋及整流罩，确保水流平稳进入。
3. 焊接与密封：激光焊接或氩弧焊，要求焊点均匀、无砂眼；密封圈采用三元乙丙橡胶。
4. 性能测试：加工后需进行流量测试、气密性试验和抗负压测试。
5. 表面处理：可选喷砂、阳极氧化或环氧涂层，提升耐候性。

针对不同厂房需求，可定制偏心式、立式或侧入式雨水斗，以适应天沟深度和管道走向。

五、虹吸屋面雨水排放收集系统整体设计

一个完整的虹吸屋面雨水排放收集系统包含：虹吸雨水斗、悬吊管、立管、排出管、检查井及雨水收集回用设施。设计需依据当地暴雨强度公式、屋面汇水面积和重现期计算。

• 汇水计算：按5~10年重现期设计，天沟内水深不超过雨水斗额定淹没深度。
• 管道布局：每套系统可连接多个雨水斗，通过悬吊管汇入立管，最终排至室外排水管网或蓄水池。
• 收集回用：可将初期弃流后的雨水储存用于绿化、冲洗或冷却塔补水，实现海绵工厂目标。
• 智能监控：可选配流量计和压力传感器，实时监测排水状态。

六、安装与维护建议

• 安装时确保雨水斗与屋面防水层满粘，杜绝渗漏隐患。
• 悬吊管应使用专用吊架，间距不超过2米，防止振动。
• 每年雨季前清理格栅杂物，检查管道有无松动或堵塞。
• 系统无需频繁维护，但需避免人为踩踏或重物挤压雨水斗。

七、

采用虹吸雨水斗的铝合金屋顶排水系统，不仅解决了大跨度厂房排水难题，更通过雨水收集实现了资源化利用。随着加工工艺的进步和源头厂家技术的成熟，一体化虹吸屋面雨水排放收集系统将更智能、更耐久，为现代工业建筑提供可靠的屋顶守护。
